一、进口美标截止阀概述

品牌:美国威盾VTON

进口美标截止阀,API flanged globe valve,也叫美标磅级截止阀,美标法兰截止阀,美标铸钢截止阀,150Lb截止阀,300LB截止阀,是指设计制造符合美国国家标准ANS1B16.34,美国BS1873的截止阀。

阀体外形为桶形或流线形造型美观。流通形状为直通式。流体阻力小。





二、进口美标截止阀技术参数

接口尺寸:DN15- DN1000;1寸-25寸

压力等级:PN10- PN320 ┃150LB - 1500LB;

温度范围:-196℃ -+500℃;

连接方式:法兰式;

进口铸钢截止阀使用介质:水、油品、气体、蒸汽、燃气等。

进口铸钢截止阀应用石油、化工、液化气、给排水、食品、制药、发电、造纸、城建、矿产、锅炉蒸汽系统、市政各部门等。



三、进口美标截止阀优点:
1、流体阻力小,其阻力系数与同长度的管段相等。
2、结构简单、体积小、重量轻。
3、紧密可靠,目前闸阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。
4、操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5、维修方便,闸阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6、在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7、适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用, 球旋转90度时,在进出口处应全部呈现球面,从而截断流动。



四、进口美标截止阀应用标准

计与制造

ANSI B16.34 BS1873

结构长度

ANSI B16.10

法兰尺寸

ANSI B16.5

对焊连接尺寸

ANSI B16.25

压力-温度

ANSI B16.34

试验-检验

API 598

美标截止阀性能规范

公称压力PN(Lb)

强度试验

水密封试验

气密封试验

MPa

Lbf/in2

MPa

Lbf/in2

MPa

Lbf/in2

150

3.0

430

2.2

315

0.4-0.7

60-100

300

7.7

1110

5.7

815

600

15.3

2220

11.3

1630

900

23.0

3330

17.0

2445

1500

38.4

5560

28.2

4080

2500

64.0

9255

47.0

6790

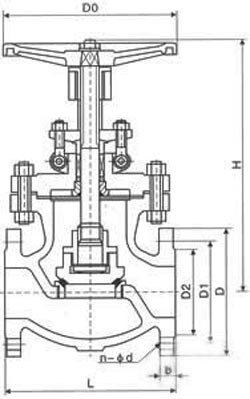

五、进口美标截止阀结构尺寸图

美标截止阀 连接尺寸

150LB连接尺寸

公称通径 (DN)

150Lb 凸面法兰(RF) 主要尺寸(mm)

重量(Kg)

mm

in

L

D

D1

D2

b

n-φd

H

D0

15

1/2

108

89

60.5

35

11.2

4-16

241

100

6.9

20

3/4

117

98

69.9

43

12.7

4-16

241

100

9.8

25

1

127

108

79.2

51

14.2

4-16

242

125

13.5

32

11/4

140

117

89

63

16

4-16

280

160

19.5

40

11/2

165

127

98.6

73

17.5

4-16

286

160

28.5

50

2

203

152

120.7

92

19

4-19

368

200

18

65

21/2

216

178

139.7

105

22.4

4-19

387

200

30

80

3

241

190

152.4

127

24

4-19

411

250

41

100

4

292

229

190.5

157

24

4-19

454

250

64

125

5

356

254

216.0

186

24

8-22.5

455

350

86

150

6

406

279

241.3

216

25.4

8-22.5

541

350

113

200

8

495

343

298.5

270

28.4

8-22.5

651

450

178

250

10

622

406

362.0

324

30.2

12-25.4

800

450

270

300

12

698

483

431.8

381

32

12-25.4

1231

600

350

350

14

787

533

476.3

413

35

12-29

1450

600

460

400

16

914

597

539.8

470

36.6

26-29

1645

600

590

300LB连接尺寸

公称通径 (DN)

300Lb 凸面法兰(RF)主要尺寸(mm)

重量(Kg)

15

1/2

152

95

66.5

35

14.2

4-16

241

140

7.7

20

3/4

178

117

82.5

43

16

4-19

241

140

11.3

25

1

203

123

89

51

17.5

4-19

283

160

16.8

32

11/4

216

133

98.5

63

19

4-19

320

200

21.2

40

11/2

229

155

114.3

73

20.6

4-22.5

322

200

32.6

50

2

267

165

127

92

22.4

8-19

399

200

25

65

21/2

292

190

149.4

105

25.4

8-22.5

438

250

30

80

3

318

210

168.1

127

28.4

8-22.5

464

280

35

100

4

356

254

200.2

157

31.8

8-22.5

565

350

56

125

5

400

279

235

186

35

8-22.5

614

350

96

150

6

444

318

269.7

216

36.6

12-25.4

717

400

120

200

8

559

381

330.2

270

41.2

12-25.4

930

500

212

250

10

622

444

387.4

324

47.8

16-28.5

1012

550

330

300

12

711

521

450.8

381

50.8

16-32

1231

600

472

350

14

762

584

514.4

413

54

20-32

1450

600

715

400

16

864

648

571.5

470

57.2

20-35

1645

600

920

600LB连接尺寸

公称通径 (DN)

600Lb 凸面法兰(RF) 主要尺(mm)

重量(Kg)

mm

in

L

D

D1

D2

b

n-φd

H

D0

15

1/2

165

95

66.5

35

14.5

4-16

285

100

7.8

20

3/4

190

117

82.5

43

16

4-19

285

125

12.5

25

1

216

124

89

51

17.5

4-19

313

160

17.5

32

11/4

229

133

98.5

63

21

4-19

328

160

23.5

40

11/2

241

156

114.3

73

22.5

4-22.5

365

180

38.5

50

2

292

165

127

92

33

8-19

444

200

35

65

21/2

330

190

149.4

105

36

8-22.5

483

250

50

80

3

356

210

168.1

127

39

8-22.5

533

250

60

100

4

432

273

216

157

45

8-25.4

622

350

110

125

5

508

330

266.7

186

52

8-28.5

750

350

200

150

6

559

356

292.1

216

55

12-28.5

800

450

230

200

8

660

419

349.3

270

63

12-32

927

500

410

250

10

787

508

431.8

324

71

16-35

1257

600

625

300

12

838

559

489

381

74

20-35

1468

680

860
