一、进口锻钢法兰闸阀概述
    品牌：美国威盾VTON

进口锻钢法兰截止阀，Forged steel flange gate valve，是指阀门两端采用法兰的连接方式，阀体采用整体一体式锻造方式，锻打制造的闸阀，具有耐高压，密封性好的特点。适用于钢铁厂、石油、化工、煤气、锅炉、造纸、纺织、医药、食品、船舶、供排水、能源、多晶硅、电力等行业工业管道，用于截断或接通管路中的介质。

美国威盾锻钢法兰闸阀主要适用于火力电站各种系统的管路上，切断或接通管路介质。适用介质：水、蒸气等非腐蚀性介质。与其他阀门产品相比的特点是高温高压，独特的自密封设计，压力越高，密封越可靠。

二、进口锻钢法兰闸阀参数

口径:DN25-300

适用温度:-200~650℃

压力:PN10-32Mpa，ANSI 150~4500LB

连接方式:法兰

阀体材质:A105、LF2、F316

阀板材质:A105、F316

阀杆材质:F6,F316

阀座材质:Satellite

三、进口锻钢法兰闸阀特征
1、锻钢法兰闸阀阀体、阀盖等承压件采用整体锻造（胎模型锻），阀体法兰也可采用焊接形式。

2、锻钢法兰闸阀阀杆与阀杆螺母为梯形螺纹传动，阀杆头部设计有锥形的上密封面，当阀门全开时与阀盖的上密封座严密吻合，无外泄漏。
3. 锻钢法兰闸阀阀座与阀体的连接有螺纹连接、焊接、在阀体上对堆焊合金层或不锈钢阀门直接在阀体上加工而成。堆焊层厚度大于等于2mm。
4、对于公称压力大于15.0Mpa的锻钢阀门采用压力自紧式密封结构，填料箱及闸板均采用整体锻造加工，保证受压强度。

四、进口锻钢法兰闸阀设计与制造标准
1.设计与制造：ANSIB16.34　API600　API602
2.法兰尺寸：ANSIB16.5
3.压力温度：ANSIB1.20.1
4.结构长度：ANSIB16.10
5.对焊连接尺寸：ANSIB16.11
6.检验与试验：API598

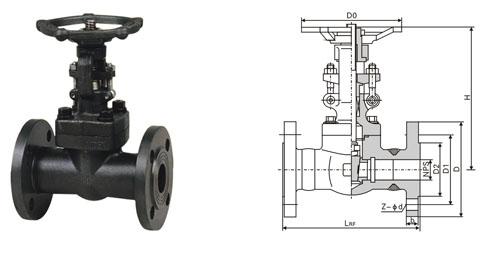

五、进口锻钢法兰闸阀连接尺寸：
