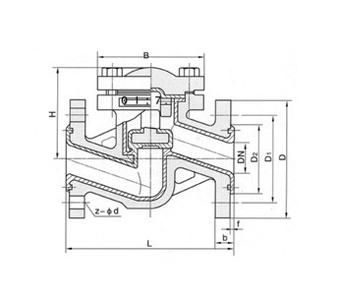

一、进口升降式止回阀概述 品牌：美国威盾VTON 进口升降式止回阀，Lift check valve，是指阀瓣利用流体压差和自身的重量实现升降，来防止介质倒流的止回阀，适用于大部分的罐内水平管路上，自动阻止介质逆流，保护上游设备。具有结构简单，动作可靠，维修方便等优点，广泛应用于净化设备、石油、化工、冶金、电力、轻纺等生产过程中。 美国威盾VTON升降式止回阀原理是当介质由阀体箭头所示流向进入阀体，介质的压力作用在阀瓣上产生向上的推力，当介质推力大于阀瓣重力时，阀门打开。当阀后介质压力作用在阀瓣上的力加上阀瓣自身重力大于阀前压力作用在阀瓣上的力时，阀门关闭，阻止介质倒流。主要产品有：升降式法兰止回阀，铸钢升降式止回阀，不锈钢升降式止回阀，水用升降式止回阀，蒸汽用升降式止回阀，气体用升降式止回阀。 二、进口升降式止回阀产品参数 1、口径：DN15-3000，1/4-100寸 2、压力：PN0.6-PN320；Class150LB-2500LB；JIS10K-20K 3、温度：-196℃-550℃ 4、阀体材质：铸铁，球铁，铸钢，不锈钢，铬钼钢 5、密封面：堆焊铬不锈钢、堆焊硬质合金、铬镍钛不锈钢 6、垫片：钢带石墨参缠绕、聚四氟乙烯 7、连接方式：法兰，螺纹、焊接 8、使用介质：水、蒸汽、油品等 三、进口升降式止回阀主要外形和连接尺寸
公称通径 | 主要外形尺寸和连接尺寸 | L | D | D1 | D2 | b | Z-d | H | PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 4-14 | 77 | 20 | 150 | 105 | 75 | 55 | 14 | 4-14 | 77 | 25 | 160 | 115 | 85 | 65 | 14 | 4-14 | 80 | 32 | 180 | 135 | 100 | 75 | 16 | 4-18 | 85 | 40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 95 | 50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 105 | 65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 120 | 80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 130 | 100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 140 | 125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 155 | 150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 180 | 200 | 600 | 335 | 295 | 265 | 26 | 12-23 | 215 | 250 | 730 | 405 | 355 | 320 | 30 | 12-25 | 260 | 300 | 850 | 460 | 410 | 375 | 34 | 12-25 | 315 | PN25 | 15 | 130 | 95 | 65 | 45 | 16 | 4-14 | 100 | 20 | 150 | 105 | 75 | 55 | 16 | 4-14 | 105 | 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 120 | 32 | 180 | 135 | 100 | 78 | 18 | 4-18 | 130 | 40 | 200 | 145 | 110 | 85 | 18 | 4-18 | 135 | 50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 149 | 65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 160 | 80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 169 | 100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 194 | 125 | 400 | 270 | 220 | 180 | 28 | 8-25 | 222 | 150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 255 | 200 | 600 | 360 | 310 | 278 | 34 | 12-25 | 305 | 250 | 730 | 425 | 370 | 332 | 36 | 12-30 | 355 | 300 | 850 | 485 | 430 | 390 | 40 | 16-30 | 410 |
|
