一、进口美标止回阀产品概述 品牌：美国威盾VTON 进口美标止回阀，American Standard check valve，是指设计和制造按照美国API或者ANSI 标准，法兰采用CLASS150LB-2500LB的连接方式的止回阀。 美国威盾VTON美标止回阀主要产品有：铸钢美标止回阀，不锈钢美标止回阀，美标法兰止回阀，水用美标止回阀，油用美标止回阀，蒸汽用美标止回阀；磅级止回阀支管两端为焊结结构，焊结坡口可按标准或用户要求制作，美标磅级止回阀适用于火电厂、石油化工、冶金等高温高压的水、蒸气、油品、过热蒸汽的管道上作防止介质回流的装置。 二、进口美标止回阀产品参数 1、口径：DN15-3000，1/4-100寸 2、压力：PN0.6-PN320；Class150LB-2500LB；JIS10K-20K 3、温度：-196℃-550℃ 4、阀体材质：铸钢，不锈钢，铬钼钢 5、密封面：堆焊铬不锈钢、堆焊硬质合金、铬镍钛不锈钢 6、垫片：钢带石墨参缠绕、聚四氟乙烯 7、连接方式：法兰 8、使用介质：水、蒸汽、油品等 三、进口美标止回阀标准规范：
设计制造标准：API 6D
结构长度标准：ASME B 16.10
连接法兰标准：ASME B 16.5
压力温度等级：ASME B 16.34

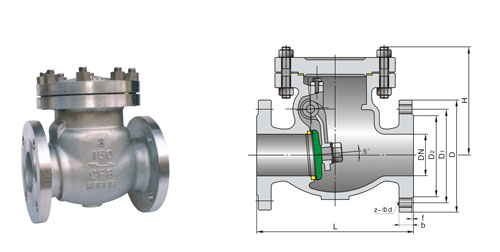

试验检验标准：API 698 四、进口美标止回阀结构尺寸图
DN | 150Lb凸面法兰RF | mm | in | L | D | D1 | D2 | b | n-φd | H | 50 | 2 | 203 | 152 | 120.7 | 92 | 19.0 | 4-φ19 | 165 | 65 | 21/2 | 216 | 178 | 139.7 | 105 | 22.4 | 4-φ19 | 175 | 80 | 3 | 241 | 190 | 152.4 | 127 | 24.0 | 4-φ19 | 190 | 100 | 4 | 292 | 229 | 190.5 | 157 | 24.0 | 8-φ19 | 215 | 125 | 5 | 356 | 254 | 216.0 | 186 | 24.0 | 8-φ22.5 | 240 | 150 | 6 | 406 | 279 | 241.3 | 216 | 25.4 | 8-φ22.5 | 265 | 200 | 8 | 495 | 343 | 298.5 | 270 | 28.4 | 8-φ22.5 | 320 | 250 | 10 | 622 | 406 | 362.0 | 324 | 30.2 | 12-φ25.4 | 365 | 300 | 12 | 698 | 483 | 431.8 | 381 | 32.0 | 12-φ25.4 | 415 | 300Lb凸面法兰RF | 50 | 2 | 267 | 165 | 127.0 | 92 | 22.4 | 8-φ19 | 190 | 65 | 21/2 | 292 | 190 | 149 4 | 105 | 25.4 | 8-φ22.5 | 205 | 80 | 3 | 318 | 210 | 168.1 | 127 | 28.4 | 8-φ22.5 | 220 | 100 | 4 | 356 | 254 | 200.2 | 157 | 31.8 | 8-φ22.5 | 245 | 125 | 5 | 400 | 279 | 235.0 | 186 | 35.0 | 8-φ22.5 | 265 | 150 | 6 | 444 | 318 | 269.7 | 21 6 | 36.6 | 12-φ22.5 | 295 | 200 | 8 | 559 | 381 | 330.2 | 270 | 41.2 | 12-φ25.4 | 330 | 250 | 10 | 622 | 444 | 387.4 | 324 | 47.8 | 16-φ28.5 | 420 | 300 | 12 | 711 | 521 | 450.8 | 381 | 50.8 | 16-φ32 | 480 | 600Lb凸面法兰RF | 50 | 2 | 292 | 165 | 127.0 | 92 | 25.4 | 8-φ19 | 210 | 65 | 21/2 | 330 | 190 | 149.4 | 105 | 58.5 | 8-φ22.5 | 230 | 80 | 3 | 356 | 210 | 168.1 | 127 | 31.8 | 8-φ22.5 | 255 | 100 | 4 | 432 | 273 | 216.0 | 157 | 38.1 | 8-φ25.4 | 295 | 125 | 5 | 508 | 330 | 266.7 | 186 | 44.5 | 8-φ28.5 | 320 | 150 | 6 | 559 | 356 | 292.1 | 216 | 47.8 | 12-φ28.5 | 365 | 200 | 8 | 660 | 419 | 349.3 | 270 | 56 | 12-φ32 | 420 | 250 | 10 | 787 | 508 | 431.8 | 324 | 63.5 | 16-φ35 | 505 | 300 | 12 | 838 | 559 | 489.0 | 381 | 67 | 20-φ35 | 545 |
|
