一、进口对夹式升降止回阀概述 品牌:美国威盾VTON 进口对夹式升降止回阀由阀体、阀瓣、弹簧等组成,采用对夹式连接方式,升降式结构,水平或垂直安装于管路系统,防止介质倒流的阀门。 美国威盾VTON对夹式升降止回阀具有结构短、体积小、质量轻;阀瓣关闭快速,水锤压力小;流道通畅,流体阻力小;动作灵敏,密封性能好。适用于公称压力PN10~PN420、Class150~Class2500;公称通径DN15~DN1200、NPS1/2~48;工作温度-196℃~540℃的各种管路上,用于防止介质倒流。通过选用不同的材质,对夹式止回阀可适用于石化、冶金、电力、轻工、食品等行业中水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。 二、进口对夹式升降止回阀性能规范 型号 | 公称通径 | 试验压力 | 工作温度 | 适用温度 | 壳体 | 密封 | V16CS | 1.6 | 2.4 | 1.76 | ≤235℃ | 水、蒸气、油品等 | V25CS | 2.5 | 3.75 | 2.75 | ≤235℃ | ≤300℃ | V25S4 | ≤200℃ | 硝酸等腐蚀性介质 | V40S4 | 4.0 | 6.0 | 4.4 | ≤300℃ | V40S6 | ≤200℃ | 水、蒸气 |

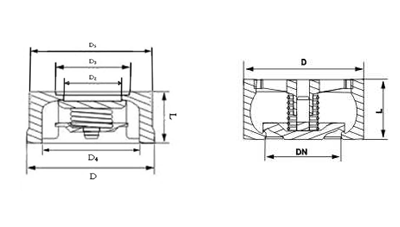

三、进口对夹式升降止回阀结构尺寸图及重量: PN16对夹止回阀规格系列尺寸重量表: 公称压力 | 口径 | 尺寸(mm) | 重量 | 配管法兰(供参考) | PN | DN | MPa | mm | L | D | D2 | D3 | D4 | D5 | (Kg) | 螺栓孔中心 | 螺栓 | 螺栓直径d | 螺栓 | 圆直径Dl | 数量 | 长度Ll | PN1.0MPaPN1.6MPa | 15 | 16 | 52 | 15 | 24 | 31 | 40 | 0.12 | 65 | 4 | M12 | 75 | 20 | 19 | 62 | 19 | 30 | 40 | 50 | 0.24 | 75 | 4 | M12 | 90 | 25 | 22 | 70 | 24 | 36 | 47 | 58 | 0.34 | 85 | 4 | M12 | 90 | 32 | 28 | 83 | 31 | 46 | 56 | 68 | 0.53 | 100 | 4 | M16 | 100 | 40 | 31.5 | 93 | 39 | 55 | 66 | 78 | 0.8 | 110 | 4 | M16 | 105 | 50 | 40 | 108 | 48 | 65 | 78 | 90 | 1.2 | 125 | 4 | M16 | 125 | 65 | 46 | 128 | 62 | 80 | 95 | 110 | 1.8 | 145 | 4 | M16 | 130 | 80 | 50 | 142 | 76 | 96 | 110 | 125 | 2.2 | 160 | 8 | M16 | 135 | 100 | 65 | 162 | 95 | 115 | 135 | 150 | 3.4 | 180 | 8 | M16 | 150 | 125 | 90 | 192 | 110 | 125 | 132 | - | 9 | 210 | 8 | M16 | 180 | 150 | 106 | 218 | 127 | 150 | 158 | - | 14 | 240 | 8 | M20 | 210 | 200 | 140 | 273 | 165 | 200 | 208 | - | 24 | 295 | 8 | M20 | 240 |
PN25止回阀尺寸及重量表: 公称压力 | 口径 | 尺寸(mm) | 重量 | 配管法兰(供参考) | PN | DN | MPa | mm | L | D | D2 | D3 | D4 | D5 | (Kg) | 螺栓孔中心 | 螺栓 | 螺栓直径d | 螺栓 | 圆直径Dl | 数量 | 长度Ll | PN2.5MPa | 15 | 16 | 52 | 15 | 24 | 31 | 40 | 0.12 | 65 | 4 | M12 | 80 | 20 | 19 | 62 | 19 | 30 | 40 | 50 | 0.24 | 75 | 4 | M12 | 90 | 25 | 22 | 72 | 24 | 36 | 47 | 58 | 0.34 | 85 | 4 | M12 | 90 | 32 | 28 | 83 | 31 | 46 | 56 | 68 | 0.53 | 100 | 4 | M16 | 110 | 40 | 31.5 | 93 | 39 | 55 | 66 | 78 | 0.8 | 110 | 4 | M16 | 115 | 50 | 40 | 108 | 48 | 65 | 78 | 90 | 1.2 | 125 | 4 | M16 | 125 | 65 | 46 | 128 | 62 | 80 | 95 | 110 | 1.8 | 145 | 8 | M16 | 135 | 80 | 50 | 142 | 76 | 96 | 110 | 128 | 2.2 | 160 | 8 | M16 | 145 | 100 | 60 | 168 | 95 | 115 | 135 | 150 | 3.8 | 190 | 8 | M20 | 160 | 125 | 90 | 194 | 110 | 125 | 132 | - | 9.2 | 220 | 8 | M24 | 205 | 150 | 106 | 224 | 127 | 150 | 158 | - | 15 | 250 | 8 | M24 | 225 | 200 | 140 | 284 | 165 | 200 | 208 | - | 26 | 310 | 12 | M24 | 260 |
PN40对夹升降式止回阀尺寸表: 公称压女 | 口径 | 尺寸(mm) | 重量 | 配管法兰(供参考) | PN | DN | MPa | mm | L | D | D2 | D3 | D4 | D5 | (Kg) | 螺栓孔中心 | 螺栓 | 螺栓直径d | 螺栓 | 圆直径Dl | 数量 | 长度Ll | PN4.0MPa | 15 | 16 | 52 | 15 | 24 | 31 | 40 | 0.12 | 65 | 4 | M12 | 80 | 20 | 19 | 62 | 19 | 30 | 40 | 50 | 0.24 | 75 | 4 | M12 | 90 | 25 | 22 | 72 | 24 | 36 | 47 | 58 | 0.34 | 85 | 4 | M12 | 90 | 32 | 28 | 83 | 31 | 46 | 56 | 68 | 0.53 | 100 | 4 | M16 | 110 | 40 | 31.5 | 93 | 39 | 55 | 66 | 78 | 0.8 | 110 | 4 | M16 | 115 | 50 | 40 | 108 | 48 | 65 | 78 | 90 | 1.2 | 125 | 4 | M16 | 125 | 65 | 46 | 128 | 62 | 80 | 95 | 110 | 1.8 | 145 | 8 | M16 | 135 | 80 | 50 | 142 | 76 | 96 | 110 | 128 | 2.2 | 160 | 8 | M16 | 145 | 100 | 60 | 168 | 95 | 115 | 135 | 150 | 3.8 | 190 | 8 | M20 | 160 | 125 | 90 | 194 | 110 | 125 | 132 | - | 9.2 | 220 | 8 | M24 | 205 | 150 | 106 | 224 | 127 | 150 | 158 | - | 15 | 250 | 8 | M24 | 225 | 200 | 140 | 291 | 165 | 200 | 208 | - | 28 | 320 | 12 | M27 | 275 |
|
