一、进口对夹式双瓣止回阀概述 品牌：美国威盾VTON 进口对夹式双瓣止回阀，也称为蝶式止回阀，对夹式双瓣止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路，防止介质逆向流动之用。 美国威盾VTON对夹式双瓣止回阀采用对夹式，蝶板为两个半圆，且采用弹簧强制复位，密封面可为本体堆焊耐磨材料或衬橡胶，使用范围广，密封可靠。 二、进口对夹式双瓣止回阀技术参数 公称通径 | DN(mm) | 50~1200 | 公称压力 | PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 试验压力Ps(MPa) | 强度试验 | 1.5 | 2.4 | 3.75 | 6.0 | 密封试验 | 1.1 | 1.76 | 2.75 | 4.4 | 适用介质 | 水、蒸汽、油品、污水、酸碱类 | 适用温度 | 橡胶密封面（X）-20℃~120℃
合金钢密封面（H）主体碳钢-29℃~425℃
不锈钢主体用于酸类介质-29℃~200℃ |
三、进口对夹式双瓣止回阀零件材料 名称 | 材料 | 阀体 | 铸铁、铸钢、不锈钢、铬镍钼钛钢 | 阀板 | 铸铁、铸钢、不锈钢、铬镍钼钛钢 | 阀杆 | 碳钢、2Cr13、不锈钢、铬镍钼钛钢 | 密封圈 | 橡胶、不锈钢、合金钢 | 弹簧 | 60Si2Mn、3Cr13、17-7PH、INCONEL |

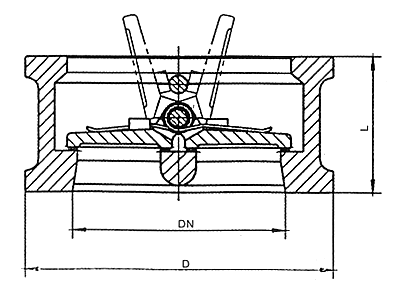

三、进口对夹式双瓣止回阀尺寸图
公称通径DN(mm) | L(mm) | H(mm) | D（mm） | 1.0MPa | 1.6MPa | 50 | 43 | 60 | 105 | 105 | 65 | 46 | 73 | 124 | 124 | 80 | 64 | 89 | 142 | 142 | 100 | 64 | 110 | 162 | 162 | 125 | 70 | 141 | 192 | 192 | 150 | 76 | 168 | 218 | 218 | 200 | 89 | 219 | 272 | 273 | 250 | 114 | 273 | 328 | 328 | 300 | 114 | 324 | 378 | 384 | 350 | 127 | 356 | 438 | 444 | 400 | 140 | 418 | 489 | 495 | 450 | 152 | 457 | 540 | 555 | 500 | 152 | 526 | 594 | 616 | 600 | 178 | 626 | 695 | 734 | 700 | 229 | 672 | 810 | 804 | 800 | 241 | 778 | 916 | 910 | 900 | 241 | 878 | 1016 | 1010 | 1000 | 300 | 914 | 1124 | 1128 |
|
