一、进口法兰式保温蝶阀产品概述

品牌：美国威盾VTON

进口法兰式保温蝶阀，Flange type insulation butterfly valve，也叫夹套保温蝶阀，带夹套保温层蝶阀，防止凝固结晶蝶阀，保温保冷蝶阀，是指在原有的三偏心金属硬密封蝶阀的阀体外部焊装了金属夹套保温层，在保温蝶阀的阀体两侧装有夹套接口，可涵入蒸汽、导热油或其它过热气体，以防止易凝固介质凝固或结晶。

美国威盾VTON法兰式保温蝶阀主要用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质。法兰式保温蝶阀的夹套焊装于阀门的侧面，阀门的侧面设置有夹套的连接口，确保粘稠介质可顺畅地流过阀门。

二、进口法兰式保温蝶阀工作原理

保温蝶阀就是在传统的蝶阀的基础上，在外部焊接了一个金属夹套，可以向这个夹套中冲入蒸汽、导热油、冷却水等这些在常温下会凝固的高粘度、蒸汽或其它保温、保冷介质，来起到保温保冷的作用。

夹套中的介质与管道中的介质的温度是相同的，一旦外界的温度过低或者过高的时候，高温或者低温首先接触的就是夹套中的介质，正是因为这些介质，所以外界的温度才不能传递到管道内的介质。所以能够起到良好的保温、保冷的作用。这样一来介质就不会出现结晶、凝固、粘稠的现象，保证了介质的正常输送。

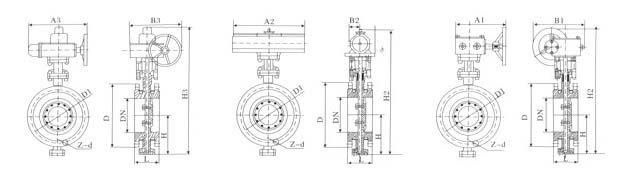

三、进口法兰式保温蝶阀连接尺寸

公称通径 DN（mm）		结构长度		外形尺寸（参考值）										连接尺寸（标准值）
公称通径 DN（mm）		L		H	涡轮			气动			电动			PN0.6MPa			PN1.6MPa
毫米mm	英寸inch	短	长	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	2	108	150	112	350	180	200	625	245	72	530	250	255	140	110	4-14	165	125	4-18
65	21/2	112	170	115	370	180	200	625	245	72	530	250	255	160	130	4-14	185	145	4-18
80	3	114	180	120	380	180	200	645	245	72	565	250	255	190	150	4-18	200	160	8-18
100	4	127	190	138	420	180	200	675	355	92	600	250	255	210	170	4-18	220	180	8-18
125	5	140	200	164	460	180	200	715	355	92	640	250	255	240	200	8-18	250	210	8-18
150	6	140	210	175	555	270	280	800	355	92	705	300	315	265	225	8-18	285	240	8-22
200	8	152	230	200	760	400	425	850	250	170	775	300	315	320	280	8-18	340	295	8-22
250	10	165	250	243	830	400	425	925	250	170	945	300	315	375	335	12-18	365	350	12-22
300	12	178	270	250	895	450	560	1035	450	220	1070	300	315	440	395	12-22	445	400	12-22
350	14	190	290	280	950	450	560	1070	450	220	1140	300	315	490	445	12-22	505	460	16-22
400	16	216	310	305	1190	535	580	1190	450	220	1210	300	315	540	495	16-22	565	515	16-22
450	18	222	330	350	1255	535	580	1250	650	280	1335	575	714	595	550	16-22	615	565	16-26
500	20	229	350	380	1305	535	580	1290	650	280	1415	575	714	645	600	20-22	670	620	20-26
600	24	267	390	445	1340	570	660	1455	850	380	1605	656	810	755	705	20-26	780	725	20-26
700	28	292	430	480	1520	750	550	1585	850	380	1844	656	810	860	810	24-26	895	840	20-30
800	32	318	470	530	1710	750	550	1700	1250	380	2040	656	810	975	920	24-30	1015	950	24-30
900	36	330	510	580	1810	750	550	1965	1250	380	2255	785	863	1075	1020	24-30	1115	1050	24-33
1000	40	410	550	650	1960	900	750	2015	1250	380	2380	785	863	1175	1120	28-30	1230	1160	28-33
1200	48	470	630	760	2250	1000	925	2250	1250	380	2640	785	863	1405	1340	32-33	1455	1380	28-36
1400	56	530	710	850	2435	1000	925	/	/	/	2886	/	/	1630	1560	36-36	1675	1590	32-39
1600	64	600	790	1030	2780	1000	925	/	/	/	3156	/	/	1830	1760	40-36	1915	1820	36-42
1800	72	670	870	1230	3020	1100	980	/	/	/	3421	/	/	2045	1970	44-39	2115	2020	40-48
2000	80	760	950	1350	3270	1100	980	/	/	/	3685	/	/	2265	2180	48-42	2325	2230	44-
