一、进口高压锻钢过滤器产品概述

品牌:美国威盾VTON

进口高压锻钢过滤器,也叫锻钢高压过滤器,锻钢焊接Y型过滤器,锻钢A105过滤器,是指整体锻造方式制造的Y型过滤器,适用于高温高压的过滤场合,是采用螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓连接,缠绕式垫片(304加柔性石墨制造)或采用金属环连接密封。锻钢Y型过滤器通常装在各种装置设备的进口端,锻钢Y型过滤器用来清除介质中的杂技,以保护阀门及设备的正常使用。锻钢Y型过滤器具有结构简单/阻力小,排污方便等特点。Y型过滤器适用介质可为水、油、气。一般通水网为18~30目,通气网为10~100目,通油网为100~480目。



二、进口高压锻钢过滤器产品特征

1、 全径或缩径;

2 、螺栓连接、缠绕垫片密封式阀盖;

3 、承插端符合ASME B16.11;

4 、螺纹连接端(NPT)符合ANSI/ASME B1.20.1;

5 、可设有排放堵塞,可更换式过滤网。



三、进口高压锻钢过滤器应用规范:
      1、设计制造BS5352 MSS SP-118;
      2、连接端尺寸;
           1)、承插口尺寸按ANSI B16.11, JB/T1751;
            2)、螺纹端尺寸按ANSI B1.20.1, JB/T7306;
           3)、对焊端尺寸按ANSI B16.25, JB/T12224;
           4)、法兰端尺寸按ANSI B16.5, JB79;
      3、阀门检查和试验API 598, GB/T13927, JB/T9092;
      4、结构特征:螺栓连接阀盖(B.B)焊接阀盖(W.B);
      5、材料按ANSI/ASTM的规定;
      6、主体材料:A105; LF2; F5; F11; F22; 304(L); 316(L); F347; F321; F51; Monel; 20合金等



四、进口高压锻钢过滤器技术参数

1、口径:DN15-100,1/2-4寸

2、连接方式:丝扣,焊接,法兰

3、公称压力:PN16-PN320,150LB-2500LB,150PSI-10000PSI

4、适用介质:水,油品,气体等

5、使用温度:-40℃-550℃

6、产品材质:A105,304;316



五、进口高压锻钢过滤器零件材料

序号

零件名称

A105/F6a

A105/F6工HFS

LF2/304

F11/F6aHF

F304(L)/304(L)

F316(L)/316(L)

F51/51

1

阀体

A105

A105

LF2

F11

F304(L)

F316(L)

F51

2

过滤网

304

304

304

304

304(L)

316(L)

316(L)

3

铭牌

AL

AL

AL

AL

AL

AL

AL

4

铆钉

H62

H62

H62

H62

H62

H62

H62

5

垫片

304+柔性石墨

304+柔性石墨

304+柔性石墨

304+柔性石墨

304+柔性石墨

304+柔性石墨

304+柔性石墨

6

阀盖

A105

A105

LF2

F11

F304(L)

F316(L)

F51

7

螺栓

B7

B7

L7

B16

B8(M)

B8(M)

B8M

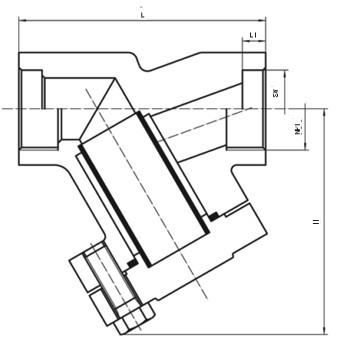

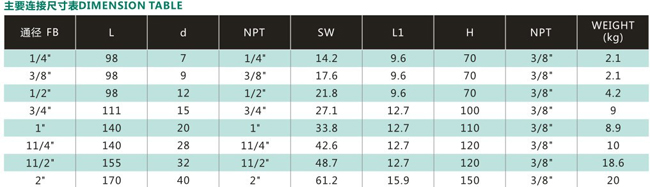

六、进口高压锻钢过滤器尺寸图

七、进口高压锻钢过滤器维修与保养:

  1) Y型过滤器的核心部位是过滤芯件,过滤芯由滤框和不锈钢钢丝网组成,不锈钢钢丝网属宜损件,需特别保护;

  2) 当工作一段时间后,过滤器滤芯内沉淀了一定的杂质,这时压力降增大,流速会下降,需及时清除滤芯内的杂质;

  3) 清洗杂质时,特别注意过滤器过滤芯上的不锈钢钢丝网不能变形或损坏,否则,再装上去后,过滤后介质的纯度达不到设计要求,压缩机、泵、仪表等设备会遭到破坏;

  4) 如发现不锈钢钢丝网变形或损坏,需马上更换。
