一、进口弹簧全启式安全阀产品概述

品牌:美国威盾VTON

进口弹簧全启式安全阀,Spring full open type safety valve, 也叫全启式法兰安全阀,呆扳手弹簧全启式安全阀,常开式安全阀,铸钢全启式安全阀,不锈钢全启式安全阀,安全阀的开启、关闭动作是依靠其进口端的介质压力变化和弹簧预紧力来使阀芯自动开启及关闭。当介质压力(内压)升高到提升力比弹簧预紧力大时,阀芯克服弹簧预紧力自动开启,泄放多余的介质,使内压下降,又由于弹簧力的作用,当内压降至安全值时,阀芯自动关闭,泄放停止的阀门。

美国威盾VTON弹簧全启式安全阀适于温度≤350℃的蒸汽、空气等介质的设备和管路上,作为超压保护装置,当设备和管路内压力超过允许值时,弹簧全启式安全阀自动开启,继而全量排放;当压力降低到规定值时,弹簧全启式安全阀自动关闭,保证设备和管路的安全运行。



二、进口弹簧全启式安全阀技术参数

口径:DN15-300

公称压力:PN16-320

整定压力:PN16-320

连接方式:法兰

结构形式:弹簧全启式

阀体材质:铸钢,不锈钢

适用温度:-40℃-550℃

适用介质:水,油品,蒸汽以及腐蚀性介质



三、进口弹簧全启式安全阀零件材料

NO

零件名称
Name of part

材料 Materials


材料 Materials


材料 Materials

1

阀 体 Body

WCB

ZG1Cr18Ni9Ti

CF8M

2

阀 座 Nozzle

2Cr13

1Cr18Ni9Ti

316

3

调节圈 Adjusting ring

ZG2Cr13

ZG1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

4

反冲盘 Disc holder

ZG2Cr13

ZG1Cr18Ni9Ti

316

5

阀瓣 Disc

2Cr13

1Cr18Ni9Ti

316

6

导向套 Guide sleeve

2Cr13

1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

7

阀盖 Bonnet

ZG230-450

ZG230-450

ZG230-450

8

弹簧 Spring

50CrVA

50CrVA包覆氟塑料
Coated Teflon

50CrVA包覆氟塑料
Coated Teflon

9

阀 杆 Stem

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

10

扳 手 Lever

ZG200-400

ZG200-400

ZG200-400

11

调整螺杆Adjusting bolt

45

2Cr13

2Cr13

12

保护 Cap

ZG200-400

ZG200-400

316



密封面材料Sealing surface of material

堆焊Co基硬质合金
Depositing stellite

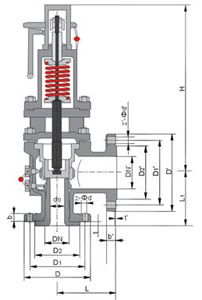

四、进口弹簧全启式安全阀连接尺寸

型号

公称通径

do

D

K

g

g1

b

f

f1

Z-ød

DN'

D1

K1

g3

g2

b1

f'

f1'

Z1-ød1

L

L1

≈H

VTONA

20

15

105

75

/

55

16

2

/

4-14

25

115

85

/

65

16

2

/

4-14

110

95

411

25

16

115

85

/

65

16

2

/

4-14

32

140

100

/

78

18

2

/

4-18

110

95

411

32

20

140

100

/

78

18

2

/

4-18

40

150

110

/

85

18

3

/

4-18

115

100

411

40

25

150

110

/

85

18

3

/

4-18

50

165

125

/

100

20

3

/

4-18

120

110

472

50

32

165

125

/

100

20

3

/

4-18

65

185

145

/

120

20

3

/

4-18

135

120

532

65

40

185

145

/

120

20

3

/

4-18

80

200

160

/

135

20

3

/

8-18

160

140

556

80

50

200

160

/

135

20

3

/

8-18

100

220

180

/

155

22

3

/

8-18

170

135

561

100

65

220

180

/

155

20

3

/

8-18

125

250

210

/

185

22

3

/

8-18

195

175

667

125

80

250

210

/

185

22

3

/

8-18

150

285

240

/

210

24

3

/

8-23

210

190

857

150

100

285

240

/

210

24

3

/

8-23

175

310

270

/

240

26

3

/

8-23

255

230

915

200

125

340

295

/

265

26

3

/

12-23

250

405

355

/

320

30

3

/

12-26

300

260

1073

250

150

405

355

/

320

30

3

/

12-26

300

460

410

/

375

30

4

/

12-26

350

320

1307

300

220

460

410

/

375

30

4

/

12-26

400

580

525

/

485

36

4

/











五、弹簧全启式安全阀注释

弹簧全启式安全阀的开启高度大于或等于流道直径的1/4,出口通径比进口通径大一档,比如进口通径是DN25,出口通径就是DN32。全启式安全阀的排放面积是阀座喉部最小截面积。其动作过程是属于两段作用式,必须借助于一个升力机构”反冲盘“才能达到全开启状态,全启式安全阀主要用于气体介质等排量需求较大的场合。
