一、进口美标安全阀产品概述

   品牌:美国威盾VTON

进口美标安全阀,American Standard safety valve,是指按照美标ANSI及API规范设计制造,压力为150LB,300LB,600LB,900LB,1500LB,用于管道,储罐,或者设备的超压保护装置的安全阀。

美国威盾VTON美标安全阀按API RP520设计,适用大部分常规介质的工矿条件,采用伞形反冲盘设计,能够有效地提高排放压力,阀瓣能在较小的超压下迅速达到全启的高度,从而达到额定排量;阀座和阀瓣的密封面堆焊硬质合金,再经精心研磨后保证安全阀的密封性和使用寿命。


二、进口美标安全阀产品特征

1、美标安全阀阀座与阀体为可分离式,维修方便、经济

2、美标安全阀伞形反冲盘和调节圈能够有效地提高升力,阀瓣在较小超压下就能够迅速全开启,排放介质,从而达到保护设备的目的

3、美标安全阀调节圈能够调整满意的启闭压差

4、美标安全阀对反冲盘和导套、阀杆和调整螺钉的材料进行合适的选择以及间隙的适当选取,保证阀瓣的运动灵活

5、美标安全阀密封面处堆焊硬质合金,表面精研后保证了安全阀的耐蚀性、高密封性和使用寿命长

6、美标安全阀弹簧和波纹管选材及加工工艺讲究,并进行严格的测试和检查


三、进口美标安全阀执行标准

设计规范:API RP 520

结构长度:API RP 520

法兰连接:ANSI B16.34
试验与检验:API 527


四、进口美标安全阀整定压力等级

公称压力(Lbs)

进口温度(°C)/整定压力等级

-29~38

38~232

232~427

150#

≤1.96MPa

≤1.27MPa

≤0.55MPa

300#

≤5.10MPa

≤4.24MPa

≤2.82MPa

600#

≤10.20MPa

≤8.51MPa

≤5.68MPa

900#

≤15.30MPa

≤12.72MPa

≤8.51MPa

1500#

≤25.54MPa

≤21.23MPa

≤14.20MPa

2500#

≤34.47MPa

≤34.47MPa

≤23.65MPa


五、进口美标安全阀性能参数

型号

铸钢型
WCB

304不锈钢型

316不锈钢型

316L不锈钢型

口径范围

1/2"~8"

适用温度

≤427°C

适用介质

水、蒸汽、油品

腐蚀性介质

腐蚀性介质

腐蚀性介质

材料

1、阀座

304SS

CF8

CF8M

CF3M

2、阀体

WCB

CF8

CF8M

CF3M

3、调节圈

304SS

304SS

316SS

316L

4、反冲盘

304SS

304SS

316SS

316L

5、阀瓣

304SS

304SS

316SS

316L

6、导向套

304SS

304SS

316SS

316L

7、阀盖

WCB

CF8

CF8M

CF3M

8、弹簧

50CrVa

50CrVa包覆TEFLON

50CrVa包覆TEFLON

50CrVa包覆TEFLON

9、阀杆

304SS

2Cr13

316SS

316L

10、调整螺杆

2Cr13

2Cr13

2Cr13

2Cr13

11、保护罩

ZG200

ZG200

ZG200

ZG200

密封面材料

堆焊Co基硬质合金

堆焊Co基硬质合金

堆焊Co基硬质合金

堆焊Co基硬质合金

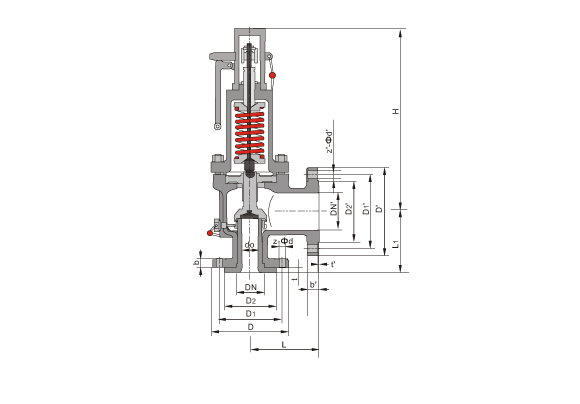

六、进口美标安全阀主要尺寸 Main Dimension

CLASS150LB

Nominal Diameter DN(in)

Dimension (mm)

do

D

D1

D2

b

t

Z- d

DN'

D'

D1'

D2'

b'

t'

Z- d'

L

L1

H

1/"  3/ "
2 4

D

89

60.5

35

12

5

4-15

20

98

70

43

14

1.6

4-15

90

90

290

3/ "    1"
4

D

98

70

43

14

5

4-15

25

108

79.5

51

15

1.6

4-15

96

92

310

1"    11/ "

D

108

79.5

51

15

5

4-15

40

127

98.5

73

18

1.6

4-15

115

105

320

1"    2"

D

108

79.5

51

15

5

4-15

50

152

120.5

92

18

1.6

4-19

115

105

320

11/ "    2"

G

127

98.5

73

18

5

4-15

50

152

120.5

92

18

1.6

4-19

121

124

350

11/"  21/ "
2 2

G

127

98.5

73

18

5

4-15

65

178

139.5

105

20

1.6

4-19

121

124

360

11/ "    3"

G

127

98.5

73

18

5

4-15

80

190

152.5

127

22

1.6

4-19

124

130

360

2"    21/ "

H

152

120.5

92

18

5

4-19

65

178

139.5

105

20

1.6

4-19

124

130

380

2"    3"

J

152

120.5

92

18

5

4-19

80

190

152.5

127

22

1.6

4-19

124

130

380

21/ "    4"

J

178

139.5

105

20

5

4-19

100

229

190.5

157

24

1.6

8-19

143

137

380

3"    4"

L

190

152.5

127

22

5

4-19

100

229

190.5

157

24

1.6

8-19

162

156

480

4"    6"

N

229

190.5

157

24

10

8-19

150

279

241.5

216

26

1.6

8-22

210

197

540

6"    8"

P

279

241.5

216

26

10

8-22

200

343

298.5

270

29

1.6

8-22

241

240

760

8"    10"

R

343

298.5

270

29

10

8-22

250

406

362

324

31

1.6

12-25

279

276

830

12"    14"

T

483

432

381

32

10

12-25

350

533

476

413

35

1.6

12-29

370

360

890





































CLASS300LB

Nominal Diameter DN(in)

  Dimension (mm)

do

D

D1

D2

b

t

Z-    d

DN'

D'

D1'

D2'

b'

t'

Z- d'

L

L1

H

1 3
/2"    /4"

D

95

66.5

35

15

5

4-15

20

98

70

43

14

1.6

4-15

90

90

290

3/ "    1"

D

117

82.5

43

16

5

4-19

25

108

79.5

51

15

1.6

4-15

96

92

310

1"    11/ "

D

124

89

51

18

5

4-19

40

127

98.5

73

18

1.6

4-15

115

105

320

1"    2"

D

124

89

51

18

5

4-19

50

152

120.5

92

18

1.6

4-19

115

105

320

11/ "    2"

F

156

114.5

73

20

5

4-22

50

152

120.5

92

18

1.6

4-19

121

124

350

11/"  21/ "
2 2

F

156

114.5

73

20

5

4-22

65

178

139.5

105

20

1.6

4-19

121

124

360

11/ "    3"

F

156

114.5

73

20

5

4-22

80

190

152.5

127

22

1.6

4-19

124

130

360

2"    21/ "

H

165

127

92

22

5

8-19

65

178

139.5

105

20

1.6

4-19

124

130

380

2"    3"

H

165

127

92

22

5

8-19

80

190

152.5

127

22

1.6

4-19

124

130

380

21/ "    4"

J

190

149.5

105

24

5

8-22

100

229

190.5

157

24

1.6

8-19

143

137

380

3"    4"

L

210

168

127

28

5

8-22

100

229

190.5

157

24

1.6

8-19

162

156

480

4"    6"

N

254

200

157

32

10

8-22

150

279

241.5

216

26

1.6

8-22

210

197

540

6"    8"

P

318

270

216

38

10

12-22

200

343

298.5

270

29

1.6

8-22

241

240

760

8"    10"

R

381

330

270

42

10

12-25

250

406

362

324

31

1.6

12-25

279

276

830

注:出口法兰为150Lb。   Remark:150Lb for outlet flange.





































CLASS600LB

Nominal Diameter DN(in)

  Dimension (mm)

do

D

D1

D2

b

t

Z- d

DN'

D'

D1'

D2'

b'

t'

Z- d'

L

L1

H

3/ "    1"

D

117

82.5

43

16

7

4-19

25

108

79.5

51

15

1.6

4-15

96

92

2,310

1"    2"

D

124

89

51

19

7

4-19

50

152

120.5

92

18

1.6

4-19

115

105

320

11/ "    2"

F

156

114.5

73

22

7

4-22

50

152

120.5

92

18

1.6

4-19

152

124

360

11/"  21/ "
2 2

F

156

114.5

73

22

7

4-22

65

178

139.5

105

20

1.6

4-19

152

124

380

11/ "    3"

F

156

114.5

73

22

7

4-22

80

190

152.5

127

22

1.6

4-19

152

124

380

2"    21/ "

H

165

127

92

26

7

8-19

65

178

139.5

105

20

1.6

4-19

162

154

410

2"    3"

H

165

127

92

26

7

8-19

80

190

152.5

127

22

1.6

4-19

162

154

410

1
2 /2"    4"

K

190

149

100

29

7

8-22

100

229

190.5

157

24

1.6

8-19

143

165

410

3"    4"

K

210

168

127

32

10

8-22

100

229

190.5

157

24

1.6

8-19

162

155

480

4"    6"

N

273

216

157

38

10

8-25

150

279

241.5

216

26

1.6

8-22

210

200

540

6"    8"

P

292

292

216

46

10

12-29

200

343

298.5

270

29

1.6

8-22

241

240

760

注:出口法兰为150Lb。   Remark:150Lb for outlet flange.
