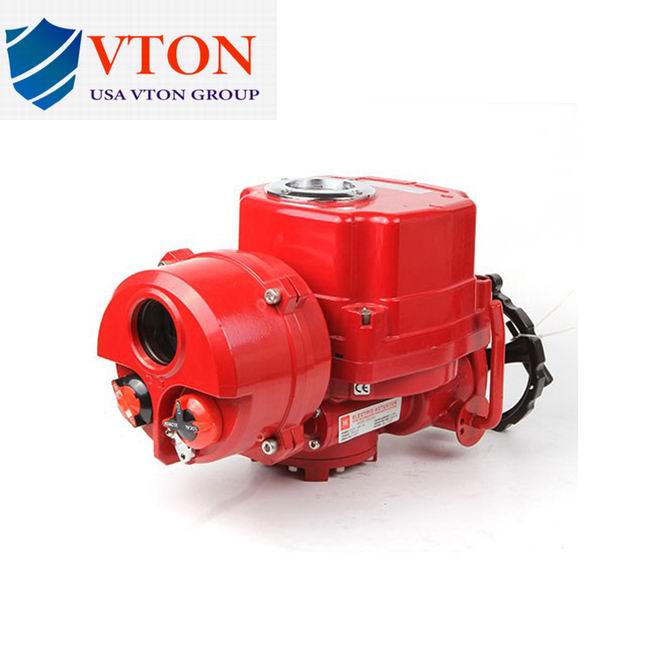

大扭矩进口电动执行器 品牌：美国威盾VTON 一、蝶阀用大扭矩进口电动执行器概述 进口圆形防爆电动执行器V-OHQ系列防爆电动执行器是威盾VTON公司生产的隔爆型电气设备（d），防爆等级Exd ⅡCT5 Gb，因其较高的防爆功能，常被用于十分恶劣、很多易燃易爆气体混合物较多的工作环境中。可以用于各种大口径大扭矩的蝶阀的开关或者调节，是多家蝶阀厂家的配套单位，以及多个项目的指定电动执行器品牌。 V-OHQ开关型属于基本的防爆执行机构，用于把阀门驱动至全开或全关的位置。0°~90°旋转为常用标准行程，亦可根据客户需求定制。防护等级IP67，可选IP68。输出扭矩2000N·M。 机械离合机构，手动/电动切换；过热保护、过载保护、双重限位 V-OHQ系列防爆电动执行器用于控制阀门和其他类似产品的0。-270。旋转,如蝶阀，球阀，阻尼器，挡板阀，旋塞阀，百叶窗阀等。广泛应用于石油，化工，水处理，船舶, 造纸，电厂，供暖，轻工等行业。可由380V /220V / 110V交流电源或24V / 110V直流电源驱动，输入4-20mA电流信号或0-10V直流电压信号作为控制信号。将阀门移 动到正确的位置,实现自动控制,其最大输出扭矩为2000N-M.( CE认证和防爆证书)。 二、蝶阀用大扭矩进口电动执行器性能特点 1 . 壳体—指该盖由硬质铝合金制成，具有阳极氧化处理和聚酯粉末涂层。高耐腐蚀，防水等级为IP67。IP68和防爆型是可选的。 2 . 电机—全封闭式鼠笼式电机，体积小,扭矩大，惯性力小,F级绝缘等级。内部热保护开关避免损坏电机。 3 . 手动手轮—手轮设计安全可靠,省力省力。当执行器未通电时，将离合器拉到正确的位置后，可以用手轮操作。一旦通电，离合器将自动返回。 4. 位置指示器—安装在中心轴上,用于观察阀门的位置。为了避免沉积和观察方便，它是由凸透镜设计的。 5. 加热器和恒温器—用于控制执行器内的温度，以避免内部潮湿 6. 限位开关—两机械和电子双限位。机械限位螺丝可调，安全可靠。电子限位开关是由凸轮控制的SPDT。限位开关的位置可以通过简单的调整精确方便地设定。 7. 扭矩开关—提供过载保护(V-OHQ 005/008/010除外),并且当阀门堵塞时，通过自动切断电源来避免阀门和执行器的损坏。(工厂设置，无需用户修改) 8 . 自锁—精密蜗轮蜗杆传动大扭矩，噪音低(最高50dB ),使用寿命长。自锁功能可防止反转,确保稳定性和可靠性。高效润滑油在出厂前已经添加，不再需要添加。 9 . 防脱螺栓—拆下盖子时，螺栓将附着在盖板上。所有外部螺栓均采用不锈钢制成。 10 . 安装—电动执行器底部的安装尺寸符合国际标准ISO5211和DIN3337。孑L成四方形，易于通过线性或45。安装。执行器可以垂直或水平安装。 11 . 线路—电路控制电路符合单相或三相电源标准，布局合理紧凑。端子有效满足各种附加功能要求。 12 . 智能模块—采用高度集成,低功耗的MCU和模拟电路控制板。由于全金属外部安装，电机热源和控制板有效分离，大大提高了软，硬件的抗干扰和耐热性。 13 . 阀位数字显示—执行器打开和关闭期间，液晶显示屏上显示阀门位置的变化。 14 . 相序自动化调整—智能执行器自动连接到三相电源相序。 三、蝶阀用大扭矩进口电动执行器尺寸图 详图请咨询威盾授权代理商 四、蝶阀用大扭矩进口电动执行器Electric Actuator性能参数Performance Parameter 型号 ModeL | 最大输出扭矩 Max output torque | 工作时间 Operating time 60/50HZ | 最大孔径 Max bore size | F级电机 F- class Motor | 额定电流( A) 50Hz Rated Current ( A) 50HZ | 手轮 Handwheel | 重量 Weight | 单相 Single Phase | 三相 Three Phase |
|
| N·M | 90° | mm | W | 110V | 220V | 380V | 440V | N | kg | V-QHQ-005 | 50 | 18/22 | Φ20 | 20 | 1.10 | 0.5 | 0.1 | N/A | 10 | 7.5 | V-QHQ-008 | 80 | 18/22 | Φ20 | 20 | 1.10 | 0.5 | 0.1 | N/A | 10 | 7.5 | V-QHQ-010 | 100 | 18/22 | Φ20 | 20 | 1.10 | 0.5 | 0.1 | N/A | 10 | 7.5 | V-QHQ-015 | 150 | 21/25 | Φ22 | 60 | 1.65 | 0.85 | 0.4 | 0.30 | 11 | 17.3 | V-QHQ-020 | 200 | 21/25 | Φ22 | 60 | 1.6 | 0.85 | 0.4 | 0.30 | 11 | 17.3 | V-QHQ-030 | 300 | 26/31 | Φ35 | 90 | 1.85 | 1.2 | 0.64 | 0.34 | 13.5 | 22 | V-QHQ-060 | 600 | 26/31 | Φ35 | 120 | 3.65 | 1.6 | 0.78 | 0.59 | 13.5 | 23 | V-QHQ-080 | 800 | 31/37 | Φ45 | 180 | 4.10 | 2.5 | 1.35 | 0.79 | 16.5 | 29 | V-QHQ-120 | 1200 | 31/37 | Φ45 | 180 | 4.20 | 2.5 | 1.35 | 0.81 | 16.5 | 29 | V-QHQ-200 | 2000 | 93/112 | Φ65 | 180 | 4.10 | 2.5 | 1.35 | 0.79 | 49.5 | 75 |
标准技术参数Standard Technical Parameter 外壳 Actuator body | 防水等级IP67 Waterproof level IP67 | 可选: IP68 防爆 Optional: IP68,explosion-proof | 电机 Motor |
|
| 限位开关 Limit Switch | 1开/1关，SPDT 250V AC, 10A 1 Close&1 Open,SPDT, 250VAC 10A |
| 辅助开关组 Auiliary Switch Set | 1开/1关，SPDT 250V AC, 10A 1 Close&1 Open,SPDT, 250VAC 10A |
| 扭矩开关 Torque Switch | 1开/1关，SPDT 250V AC, 10A 1 Close&1 Open,SPDT, 250VAC 10A | 除V-OHQ-005/008/010 Except V-OHQ-005/008/010 | 行程 Stroke | 90°±10° | 可选择0°-270° Optional: 0°- 270° | 故障保护/工作温度 Failure Protection/Operating Temperature | 内部热保护，打开115°C±5"C /关闭97°C±5°C Internal thermal protection, Open 115°C±5°C /Close97°C±5°C |
| 指示器 Indicator | 连续的位置指示 Continuous position indicator |
| 手动操作 ManualOperate | 机械手柄，可用手轮来操作 Mechanical clutch, operate with handwheel |
| 自锁装置 Self-lock Device | 涡轮、蜗杆机构提供自锁 Self-lock by worm and worm gear |
| 机械限位 Mechanical Limit | 2个外部调整 External adjustingbolts (2 piece) |
| 加热器和恒温器 Heater and Thermostat | 7-10W (110/220V AC) |
| 接线孔 Connecting hole | PF3/4" (2个) PF 3/4”(2 pieces) |
| 环境温度 Ambient Temperature | -20°C-±70°C |
| 润滑 Lubrication | 铝基润滑脂( EP型) Aluminum-base grease(EP type) |
| 材料 Material | 钢、铝合金、铝青铜，聚碳酸脂 Steel,Aluminum alloy,Aluminum bronze,Polycarbonate |
| 环境湿度 Ambient Humidity | 最大90% RH Max 90% RH |
| 抗震性能 Anti-vibration | X Y Z10g,0.2~34HZ, 30minutes X Y Z 10g,0.2- 34HZ,30minutes |
| 外表涂层 External Coating | 干粉、环氧聚酯 Dry powder, Epoxy polyester |
|
|
