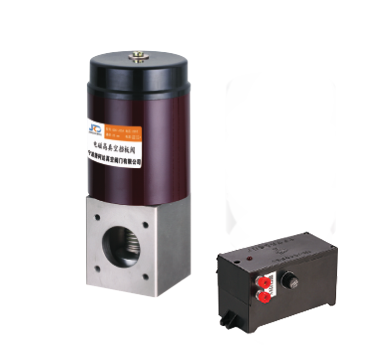

产品名称：V-GDC-J型系列进口电磁高真空挡板阀
产品介绍：
V-GDC-J型系列电磁高真空挡板阀是靠电磁力和弹簧复位力，用以打开或关闭的阀门，适用于真空系统中用以打开或隔断气流之用。当阀关闭时，允许阀板密封面上侧承受大气压，下侧为真空，在此状态下接通电器控制盒电源后，阀板能正常开启。
适用的工作介质为空气、非腐蚀性及不含颗粒灰尘的气体。 主要技术性能适用范围(Pa) | 105～6.7x10-4 | 阀门漏率(Pa.L/S) | ≤6.7x10-4 | 适用温度（℃） | -25～+40 | 线圈温升（℃） | ≤65 | 开闭时间（S） | 3～5 | 电源电压（V/Hz） | 220/50 | 安装方式 | 垂直 |
连接及外形尺寸 型号 | 通径(DN) | ΦW | ΦB | H | h | bXb | n-d | 法兰标准 | V-GDC-J16A | 16 | 68 | 42 | 165 | 28 | 48X48 | 4-M5 | JB919 | V-GDC-J25A | 25 | 82 | 55 | 190 | 35 | 58X58 | 4-M6 |
| V-GDC-J32 | 32 | 92 | 64 | 217 | 40 | 68X68 |
|
| V-GDC-J40 | 40 | 110 | 70 | 240 | 44 | 80X80 |
|
| V-GDC-J50A | 50 | 125 | 90 | 285 | 56 | 95X95 | 4-M8 |
| V-GDC-J65 | 65 | 135 | 105 | 315 | 65 | 115X115 |
|
| V-GDC-J80 | 80 | 165 | 125 | 358 | 75 | 140X140 |
|
|
|
|
|
|
